EPSM100A Линейные пьезоэлектрические столики

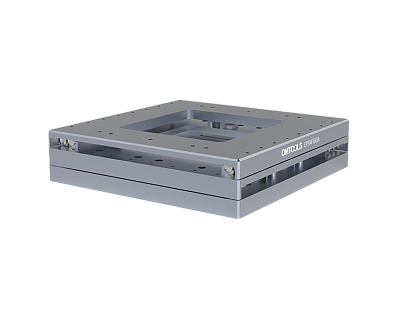

  • Линейный пьезоэлектрический столик
Увеличить
  • Линейный пьезоэлектрический столик
В линейных пьезоэлектрических позиционерах в качестве актуаторов используются пьезокерамические элементы, они позволяют достичь нанометрового шага в диапазоне сотен миллиметров. Это позволяет преодолеть ограничения, характерные для традиционных моторизированных позиционеров, повысить точность позиционирования, использовать позиционеры в вакууме, расширить рабочий температурный диапазон: от температуры жидкого гелия -268,9°С до 80°С, что делает пьезопозиционеры востребованными в научных исследованиях, биомедицинских применениях, полупроводниковой промышленности, оптике и связи.

Пьезопозиционеры из серии EPSM обеспечивает перемещение в плоскости XY с высоким разрешением и точностью обратной связи по положению.
Модельный ряд
Отменить все фильтры
Фото
Модель
EPSM100A
Размеры платформы, мм
133 × 133 × 26,1
Перемещение, мм
±50/±50
Максимальная скорость, мм/с
3
Максимальная нагрузка, кг
2
Разрешение, нм
20
Стоимость с НДС*
1262380 руб.

  • EPSM100A
    1262380 руб.
Основные параметры серии EPSM100A
Размеры, мм
 133,0 х 133,0 х 26,1
 Разрешение, нм
 20
Перемещение, мм
 по оси X: ±50
по оси Y: ±50
 Требования к влажности
 температура 40°C, относительная влажность 95% без конденсации
Параллельность движения, мкм
 20 Нагрузка в вертикальном направлении, Н
 20
Масса, кг
 0,6538
 Диапазон температуры
 0-60℃
Материал корпуса Алюминиевый сплав
 Совместимость с вакуумом совместим
Точность повторного позиционирования, нм
 100 Нагрузка в направлении движения, Н
 4
Максимальная скорость, мм/с
 3 Тип управления
 Открытый/замкнутый контур
Материал актуатора
 PZT пьезоэлектрическая керамика
 Максимальное управляющее напряжение, В
 80
Ключевые преимущества серии

  • Компактные размеры и высокая жесткость.

  • Высокоточная гибкая система направляющих шарниров с нулевым зазором.

  • Широкий температурный диапазон, совместимость с сверхнизкими температурами, сверхвысоким вакуумом.

  • Датчик перемещения, обеспечивающий управление положением и скоростью движения в замкнутом контуре.


Документация
EPSM100A – линейные пьезоэлектрические столики
537.39 Kb, PDF
Стоимость указана:

  • С учетом НДС.

  • Без учета доставки от Поставщика к Заказчику.

  • Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.

  • Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
