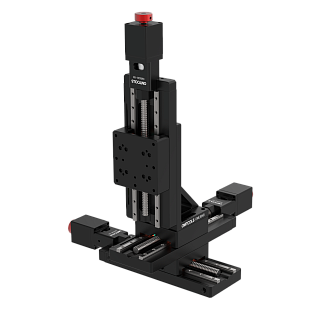

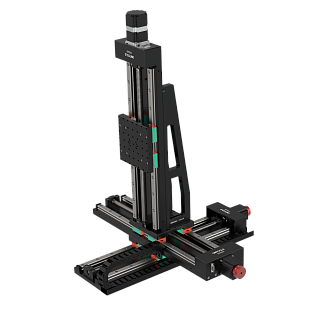

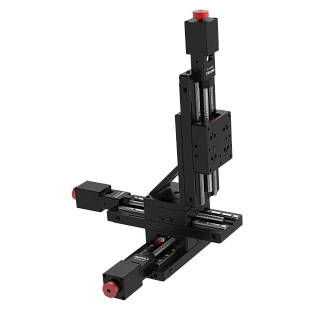

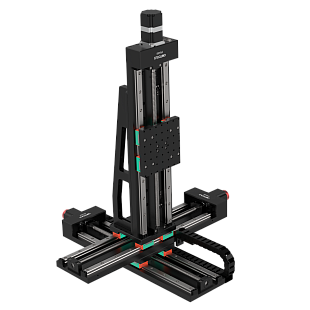

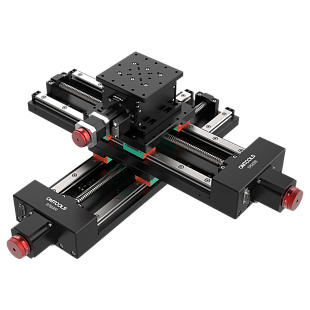

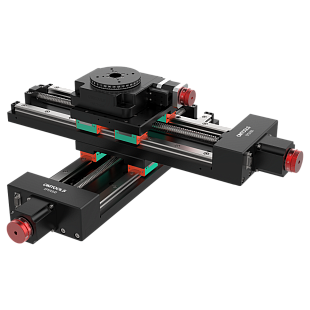

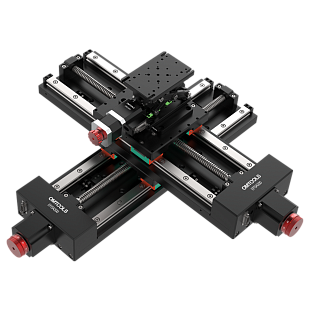

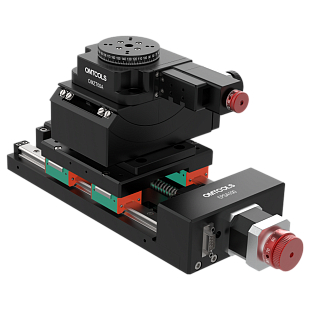

OMDDH03 Трехосевые моторизированные позиционеры

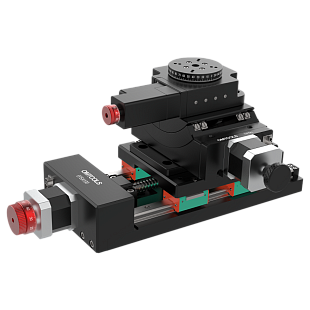

  • Трехосевой моторизированный позиционер

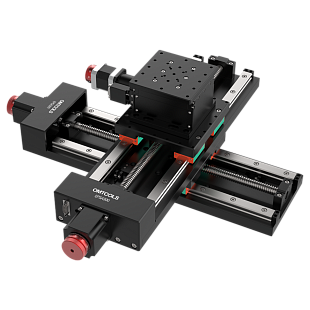

  • Трехосевой моторизированный позиционер

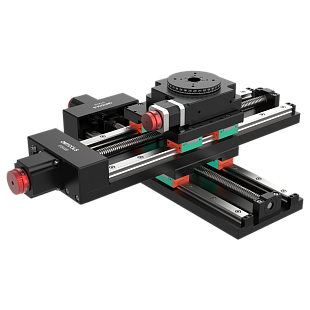

  • Трехосевой моторизированный позиционер

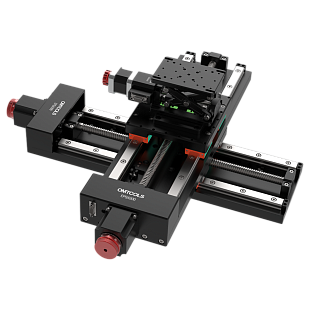

  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
Увеличить
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер
  • Трехосевой моторизированный позиционер

Моторизированные трехосевые позиционеры серии OMDDH03 состоят из комбинации трех из четырех возможных моторизированных трансляторов: линейного транслятора, гониометра, поворотной и подъёмной платформ. Во всех позиционерах используются направляющие, обладающие повышенной прочностью, грузоподъемностью и долговечностью. Уникальная технология сверхточной шлифовки и процесса сборки позволяют достичь высокие показатели плоскостности и прямолинейности движения.

Устройства этой серии имеют компактную модульную конструкцию, приятный внешний вид. На нижней поверхности позиционеров серии OMDDH03 имеются монтажные отверстия, благодаря которым становится возможным установка устройства на оптические плиты и столы.

Модельный ряд
Конфигурация:
Выберите вариант
Перемещение по оси X, мм:
Выберите вариант
Перемещение по оси Y, мм:
Выберите вариант
Перемещение по оси Z, мм:
Выберите вариант
Отменить все фильтры
Фото
Модель
OMDDH03CA
OMDDH03CB
OMDDH03CC
OMDDH03CD
OMDDH03AA
OMDDH03AB
OMDDH03AC
OMDDH03AD
OMDDH03AE
OMDDH03AF
OMDDH03AG
OMDDH03AH
OMDDH03AI
OMDDH03AJ
OMDDH03AK
OMDDH03AL
Конфигурация
XYθZ
XYZ
XYZ
XθYθZ
XYZ
XYZ
XYZ
XYZ
XYZ
XYZ
XYZ
XYZ
XYZ
XYZ
XYZ
XYZ
Перемещение по оси X, мм
300
300
300
100
100
200
200
400
400
400
20
50
100
50
50
80
Перемещение по оси Y, мм
300
300
300
±45°
100
200
200
200
300
400
20
50
100
50
50
80
Перемещение по оси Z, мм
360°
10
60
360°
50
100
150
200
300
400
20
50
100
50
50
80
Стоимость с НДС*
по запросу
по запросу
по запросу
по запросу
335004 руб.
383245 руб.
по запросу
по запросу
по запросу
по запросу
263019 руб.
364565 руб.
376706 руб.
267521 руб.
283360 руб.
328626 руб.

  • OMDDH03CA
    по запросу

  • OMDDH03CB
    по запросу

  • OMDDH03CC
    по запросу

  • OMDDH03CD
    по запросу

  • OMDDH03AA
    335004 руб.

  • OMDDH03AB
    383245 руб.

  • OMDDH03AC
    по запросу

  • OMDDH03AD
    по запросу

  • OMDDH03AE
    по запросу

  • OMDDH03AF
    по запросу

  • OMDDH03AG
    263019 руб.

  • OMDDH03AH
    364565 руб.

  • OMDDH03AI
    376706 руб.

  • OMDDH03AJ
    267521 руб.

  • OMDDH03AK
    283360 руб.

  • OMDDH03AL
    328626 руб.
Ключевые преимущества серии

  • Эргономичная конструкция отлично подходит для применений в различных направлениях исследований и на производстве.

  • Используемые направляющие обеспечивают высокую прочность, грузоподъёмность и долгий срок службы.

  • Уникальный процесс сборки и сверхточной шлифовки гарантируют высокие показатели плоскостности и прямолинейности движения.

  • Встроенные концевые датчики конечного и начального положения обеспечивают безопасность использования.

  • Модульная конструкция с использованием устойчивых к изгибу кабелей делает обслуживание более удобным.

  • Стандартные монтажные отверстия позволяют использовать позиционер вместе с другими устройствами OMTOOLS.

  • Шаговые двигатели оснащены дублирующим регулировочным винтом для удобства ручного позиционирования.


Аксессуары
Фото
Модель
Стоимость с НДС*
Контроллер движения без обратной связи

OLCU4SM Контроллер движения без обратной связи, 4-осевой, с 2-фазным 57-шаговым двигателем

156273 руб.
Контроллер движения без обратной связи

OLCU4SS Контроллер движения без обратной связи, 4-осевой, с 2-фазным 28- и 42-шаговым двигателем

145338 руб.
Документация
OMDDH03 - трехосевые моторизировнные позиционеры
2.12 Mb, PDF
Стоимость указана:

  • С учетом НДС.

  • Без учета доставки от Поставщика к Заказчику.

  • Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.

  • Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
