OMDDH02 Двухосевые моторизированные позиционеры

  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер
Увеличить
  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер
  • Двухосевой моторизированный позиционер

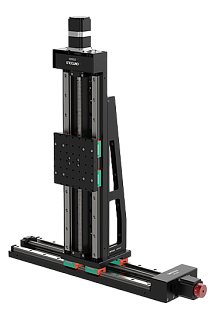

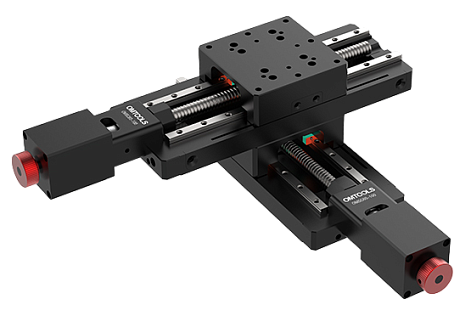

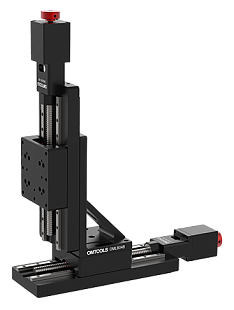

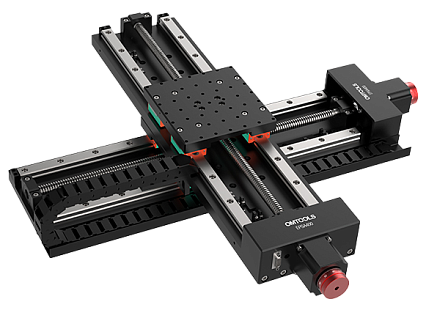

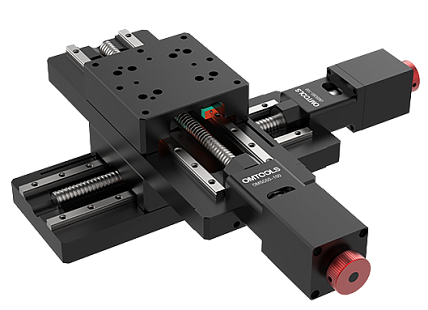

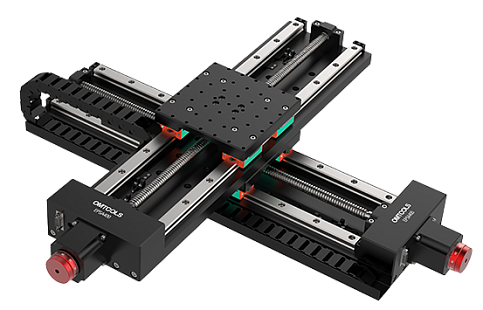

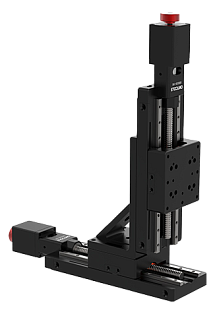

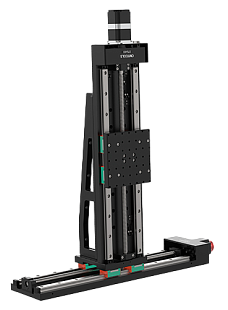

Двухосевые моторизированные позиционеры серии OMDDH02 представляют собой комбинацию двух линейных трансляторов, что позволяет осуществлять перемещение в направлениях XY или XZ. Позиционеры приводятся в действие двухфазным шаговым двигателем. Благодаря прецизионной шарико-винтовой передаче и линейным (или перекрестно-роликовым) направляющим, устройства обеспечивают высокую точность и повторяемость позиционирования. Уникальная технология сверхточной шлифовки и процесса сборки позволяют достичь высоких показателей плоскостности и прямолинейности движения.

Управление устройством может осуществляться без обратной связи или с обратной связью. Возможно оснащение линейным энкодером с разрешением 1 мкм. В нижней части расположены монтажные отверстия для крепления позиционеров на оптические столы и плиты.

Серия OMDDH02 включает два вида позиционеров: с XY и XZ конфигурациями, которые могут иметь малый или большой ход и обеспечивать перемещение от 20 до 400 мм.

Модельный ряд
Конфигурация:
Выберите вариант
Перемещение по оси X, мм:
Выберите вариант
Перемещение по оси Y, мм:
Выберите вариант
Перемещение по оси Z, мм:
Выберите вариант
Отменить все фильтры
Фото
Модель
OMDDH02AG
OMDDH02BG
OMDDH02AH
OMDDH02BH
OMDDH02AJ
OMDDH02BJ
OMDDH02AK
OMDDH02BK
OMDDH02AL
OMDDH02BL
OMDDH02AI
OMDDH02BI
OMDDH02AA
OMDDH02BA
OMDDH02AB
OMDDH02BB
OMDDH02AC
OMDDH02BC
OMDDH02AD
OMDDH02BD
OMDDH02AE
OMDDH02BE
OMDDH02AF
OMDDH02BF
Конфигурация
XY
XZ
XY
XZ
XY
XZ
XY
XZ
XY
XZ
XY
XZ
XY
XZ
XY
XZ
XY
XZ
XY
XZ
XY
XZ
XY
XZ
Перемещение по оси X, мм
20
20
50
50
50
50
50
50
80
80
100
100
100
100
200
200
200
200
200
200
300
300
400
400
Перемещение по оси Y, мм
20
50
50
50
80
100
50
100
150
200
300
400
Перемещение по оси Z, мм
20
50
50
50
80
100
50
100
150
200
300
400
Стоимость с НДС*
140545 руб.
148875 руб.
197921 руб.
204024 руб.
146024 руб.
149321 руб.
152884 руб.
157785 руб.
172129 руб.
187052 руб.
204648 руб.
210751 руб.
по запросу
211597 руб.
по запросу
по запросу
по запросу
по запросу
по запросу
по запросу
по запросу
289554 руб.
по запросу
по запросу

  • OMDDH02AG
    140545 руб.

  • OMDDH02BG
    148875 руб.

  • OMDDH02AH
    197921 руб.

  • OMDDH02BH
    204024 руб.

  • OMDDH02AJ
    146024 руб.

  • OMDDH02BJ
    149321 руб.

  • OMDDH02AK
    152884 руб.

  • OMDDH02BK
    157785 руб.

  • OMDDH02AL
    172129 руб.

  • OMDDH02BL
    187052 руб.

  • OMDDH02AI
    204648 руб.

  • OMDDH02BI
    210751 руб.

  • OMDDH02AA
    по запросу

  • OMDDH02BA
    211597 руб.

  • OMDDH02AB
    по запросу

  • OMDDH02BB
    по запросу

  • OMDDH02AC
    по запросу

  • OMDDH02BC
    по запросу

  • OMDDH02AD
    по запросу

  • OMDDH02BD
    по запросу

  • OMDDH02AE
    по запросу

  • OMDDH02BE
    289554 руб.

  • OMDDH02AF
    по запросу

  • OMDDH02BF
    по запросу
Основные параметры серии OMDDH02
Материал и обработка поверхности Алюминиевый сплав с черным анодированным покрытием Тип направляющей Линейные или перекрестно-роликовые направляющие
Тип двигателя Двухфазный шаговый двигатель Разрешение, мкм 1
Ключевые преимущества серии

  • Прочный и надежный корпус из алюминиевого сплава с черным анодированным покрытием.

  • Шаговые двигатели оснащены дублирующим регулировочным винтом для высокоточного позиционирования.

  • Уникальный процесс сборки и сверхточной шлифовки гарантируют высокие показатели плоскостности и прямолинейности движения.

  • Используемые направляющие обеспечивают высокую прочность, грузоподъёмность и долгий срок службы.

  • Могут быть оснащены линейным энкодером с высоким разрешением.

  • Встроенные датчики крайнего и начального положений.

  • Стандартные монтажные отверстия для установки оборудования.

Аксессуары
Фото
Модель
Стоимость с НДС*
Контроллер движения без обратной связи

OLCU2SM Контроллер движения без обратной связи, 2-осевой, с 2-фазным 57-шаговым двигателем

99546 руб.
Контроллер движения без обратной связи

OLCU2SS Контроллер движения без обратной связи, 2-осевой, с 2-фазным 28- и 42-шаговым двигателем

94548 руб.
Документация
OMDDH02 - двухосевые моторизированные позиционеры
2.79 Mb, PDF
Стоимость указана:

  • С учетом НДС.

  • Без учета доставки от Поставщика к Заказчику.

  • Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.

  • Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
