SPYD65 Ручные линейные трансляторы

Описание
Модели
Преимущества
Документация

Увеличить

Сверхточные ручные линейные трансляторы серии SPYD изготовлены из алюминиевого сплава с черным анодированием. Обладают высокой чувствительностью (менее 2 мкм) и компактным размером. В серии используются направляющие с поперечными роликами, приводятся в движение микрометрическим винтом. Платформы могут использоваться в многоосных комбинациях.

Модельный ряд

Фото

Модель

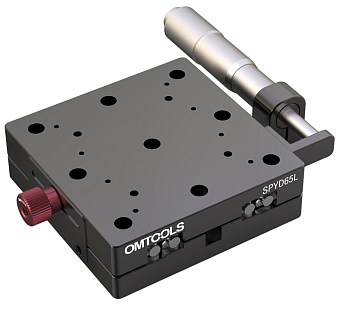

SPYD65L

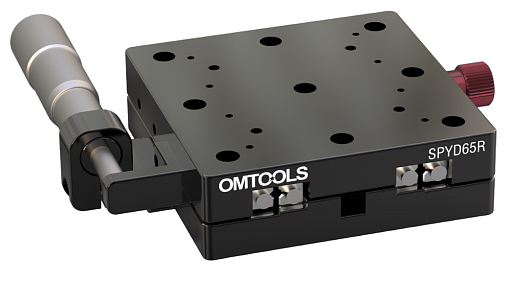

SPYD65R

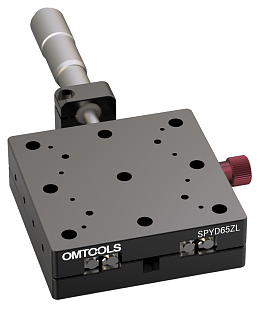

SPYD65ZL

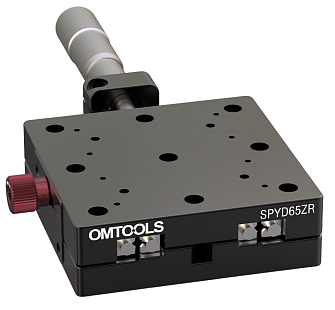

SPYD65ZR

Размеры платформы, мм

65 х 65

Перемещение, мм

Максимальная нагрузка, кг

Стоимость с НДС^*

11033 руб.

10480 руб.

SPYD65L

11033 руб.
SPYD65R

11033 руб.
SPYD65ZL

10480 руб.
SPYD65ZR

10480 руб.

Основные параметры серии SPYD65

Основной материал и обработка поверхности	Алюминиевый сплав Черное анодирование	Параллелизм, пм	<30
Направляющая	Поперечная роликовая	Параллелизм движения, пм	< 10
Диапазон перемещения, мм	25	Отклонение, “	< 25
Толщина платформы, мм	20	Нагрузка, кг	5
Цена деления, мм	0,01	Совместимость с монтажной платой-адаптером	Нет
Размеры платформы, мм	65х65	Совместимость с адаптером по оси Z	OMLA01B
Чувствительность, пм	< 2

Ключевые преимущества серии

Направляющая с поперечными роликами имеет высокую грузоподъемность, износостойкость и чувствительность.
Положение регулирующего винта: слева, справа или по центру.
Общая толщина 20 мм, максимальная нагрузка 5 кг.

Изготовлены из алюминиевого сплава с черным анодированием, подходят для научных экспериментов по оптике и других областях, требующих высокой точности ручной настройки.
Диапазон перемещения 25 мм, размер платформы 65 х 65 мм.

Аксессуары

Фото	Модель	Стоимость с НДС^*
	OMLA01B Угловой кронштейн, размер 65х65х90 мм	7685 руб.

Документация

SPYD65 - ручные линейные трансляторы

3.46 Mb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
