OMR-AS 2-осевые держатели оптики с блокировкой

Описание
Модели
Преимущества
Документация

Увеличить

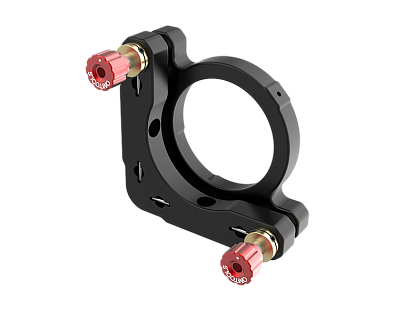

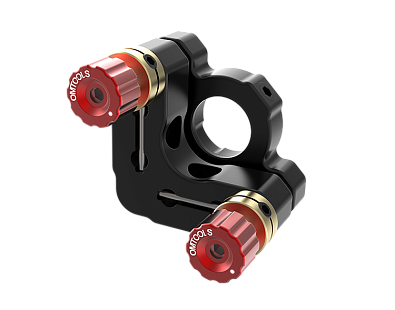

Серия 2-осевых регулируемых держателей оптики OMR-AS широко применяется для установки и регулировки круглых оптических элементов. Держатели OMR-AS отличаются оптимизированной конструкцией, высокой стабильностью и чувствительностью. Положение регулируется по двум осям (тангаж и рыскание) и может быть зафиксировано для обеспечения стабильности. Винтовые пары представлены втулкой из каробронзы и резьбовым винтом из нержавеющей стали, которые обеспечивают плавную регулировку. Нижняя поверхность держателя имеет резьбовые отверстия M4/M6 и сквозные отверстия M3/M4, что обеспечивает гибкость в способах крепления для различных применений.

Модельный ряд

Фото

Модель

OMR12AS

OMR25AS

OMR50AS

Стоимость с НДС^*

9432 руб.

15516 руб.

OMR12AS

9432 руб.
OMR25AS

9432 руб.
OMR50AS

15516 руб.

Основные параметры серии OMR-AS

Диаметр оптики, мм	12,7 – 50,8	Минимальная толщина оптики, мм	2 – 4
Диапазон регулировки углов, °	±3 – ±4	Материал	Алюминиевый сплав 6061-T6
Точность регулировки, °/об	0,24 – 0,68	Тип/количество винтов	M6x0,25 с блокировкой/2шт

Ключевые преимущества серии

Угол регулировки ±3°/ ±4° обеспечивает высокую точность настройки.
Плавная регулировка положения оптических элементов с помощью регулировочных винтов Ø0,25 мм.

Прочный и надежный корпус из алюминиевого сплава 6061-T6.
Модели для оптики различного диаметра: 12,7 / 25,4 / 50,8 мм.
Блокировка осуществляется при помощи стопорных гаек.

Документация

OMR-AS - 2-осевые держатели оптики с блокировкой

794.27 Kb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
