SPYD80 Ручные линейные трансляторы

Описание
Модели
Преимущества
Документация

Увеличить

Сверхточные ручные линейные трансляторы серии SPYD изготовлены из алюминиевого сплава с черным анодированием. Обладают высокой чувствительностью (менее 2 мкм) и компактным размером. В серии используются направляющие с поперечными роликами, приводятся в движение микрометрическим винтом. Платформы могут использоваться в многоосных комбинациях.

Модельный ряд

Фото

Модель

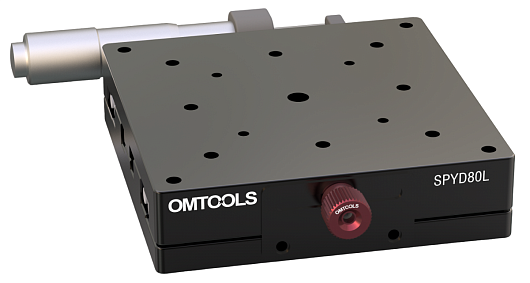

SPYD80L

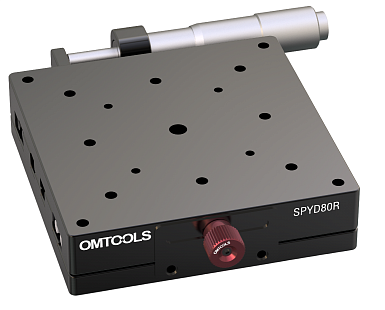

SPYD80R

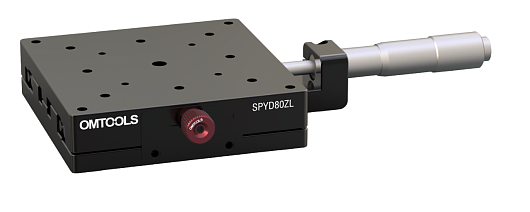

SPYD80ZL

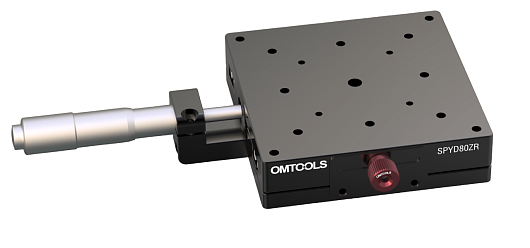

SPYD80ZR

Размеры платформы, мм

80 х 80

Перемещение, мм

Максимальная нагрузка, кг

Стоимость с НДС^*

14092 руб.

13433 руб.

SPYD80L

14092 руб.
SPYD80R

14092 руб.
SPYD80ZL

13433 руб.
SPYD80ZR

13433 руб.

Основные параметры серии SPYD80

Основной материал и обработка поверхности	Алюминиевый сплав Черное анодирование	Параллелизм, пм	<30
Направляющая	Поперечная роликовая	Параллелизм движения, пм	<10
Диапазон перемещения, мм	25	Отклонение, “	<25
Толщина платформы, мм	20	Нагрузка, кг	7
Цена деления, мм	0,01	Совместимость с монтажной платой-адаптером	OMLA02
Размеры платформы, мм	80х80	Совместимость с адаптером по оси Z	OMLA05B
Чувствительность, пм	<2

Ключевые преимущества серии

Направляющая с поперечными роликами имеет высокую грузоподъемность, износостойкость и чувствительность.
Положение регулирующего винта: слева, справа или по центру.
Общая толщина 20 мм, максимальная нагрузка 7 кг.

Изготовлены из алюминиевого сплава с черным анодированием, подходят для научных экспериментов по оптике и других областях, требующих высокой точности ручной настройки.
Диапазон перемещения 25 мм, размер платформы 80 х 80 мм.

Аксессуары

Фото	Модель	Стоимость с НДС^*
	OMLA02 Переходная пластина адаптер, размер 80х125х10 мм	4143 руб.
	OMLA05B Угловой кронштейн, размер 80х80х105 мм	13810 руб.

Документация

SPYD80 - ручные линейные трансляторы

3.45 Mb, PDF
