OMBT-AN Высокостабильные стальные держатели оптики

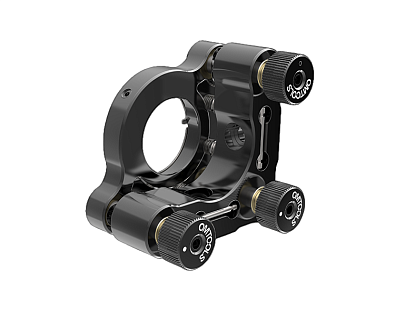

  • Высокостабильный стальной держатель оптики

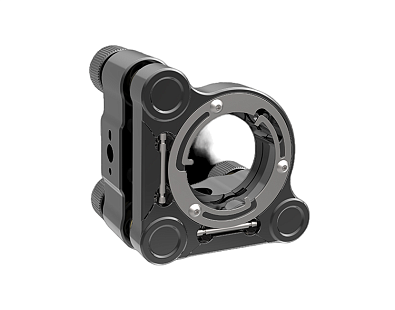

  • Высокостабильный стальной держатель оптики
Увеличить
  • Высокостабильный стальной держатель оптики
  • Высокостабильный стальной держатель оптики

Высокостабильные держатели оптики от компании OMTOOLS серии OMBT-AN из нержавеющей стали, изготовленные по совершенно новой технологии, имеют черное анодированное покрытие, которое минимизирует поверхностные отражения, а также низкий коэффициент теплового расширения конструкции и высокую прочность поверхности. Плавность регулировки обеспечивается использованием точно подобранных микрометрических винтов и комбинацией стальных шариков и сапфировых прокладок во всех точках крепления держателя.

В нижней части держателя расположены два резьбовых отверстия M4/M6 и потайные отверстия M3/M4, обеспечивающие множество способов крепления для различных применений. Резьбовые отверстия M4/M6 также имеют центровочные отверстия Ø2 мм для точного выравнивания при использовании высокостабильных стержней из нержавеющей стали серии PSN1E.

Модельный ряд
Отменить все фильтры
Фото
Модель
OMBT25AN
Стоимость с НДС*
39592 руб.

  • OMBT25AN

    39592 руб.
Основные параметры серии OMBT-AN
Материал Сталь Цвет поверхности Черный
Крепление оптики Двойной зажим (гибкий рычаг + стопорное кольцо) Минимальная толщина оптики, мм 3
Максимальная толщина оптики, мм 7 (без стопорного кольца ограничений нет) Регулировка угла тангажа/рыскания, ° ± 4
Диаметр оптики, мм 25,4 Максимальное линейное перемещение по оси Z, мм 6
Крепежные отверстия Резьбовое сквозное отверстие M6, потайное отверстие M4
Ключевые преимущества серии

  • Шарик из закаленной нержавеющей стали с сапфировой проставкой обеспечивает долговечность конструкции и плавность хода.

  • Два резьбовых отверстия M4/M6 и потайные отверстия M3/M4 предусмотрены с обеих сторон нижней части регулировочной рамы.

  • Материал: закаленная сталь с низким коэффициентом теплового расширения.

  • Регулировочные микрометрические винты в совокупности с прижимной пластиной обеспечивают стабильную и плавную регулировку в диапазоне ±4°.

  • Черное анодированное покрытие для уменьшения отражательных свойств поверхности.

  • Диаметр оптики 25,4 мм.

Документация
OMBT-AN - высокостабильные стальные держатели оптики
587.41 Kb, PDF
Стоимость указана:

  • С учетом НДС.

  • Без учета доставки от Поставщика к Заказчику.

  • Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.

  • Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
